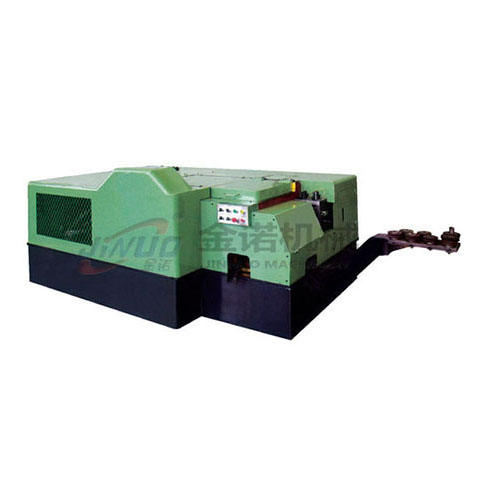

冷镦机的改造从变频调制系统开始

在不改动机床机械传动系统的情况下改造为无级调速，调速范围为30～120件/min。在冷镦机变速系统安全可靠的前提下，使机床平稳连续变速。增加数显装置以计量加工件数，装置具有设定加工工件总数、达到设定值时自动?；?、当中间需?；匣虺龉收贤；笤俅慰绷剖墓δ?。

冷镦机改造关键是对变频调速系统的运用。根据电气技术改造要求，选择了变频调速系统加智能型仪表控制系统。用调速电位器通过变频器对变频电机在0～1500r/min范围内无级调速；智能型仪表通过NPN接近开关对加工零件数量进行采集，再通过内部参数的设置和操作实现对设备的控制。

选用的变频器具有运行性能稳定，扩展性能强，维护方便等特点。变频器电机恒转矩4.0kW；输入电流11.1A，输出电流12.8A，过流（峰值）37A；输入信号：启动、停止和方向，模拟给定值；输出信号：模拟输出（频率），继电器输出1（故障），继电器输出2（运行）。

转速的动态显示选用DP3—SVA1A专用数显表，具有小数点设定、比率、量程及零点调整，DC 12V辅助电源输出等功能。输入电源：电流0～20mA，电压0～10V；采样速度约2.5次/s；响应速度约4.5s；z大显示9999，自由设定小数点；电源为AC 110/220V、50/60Hz。调速开关选用2W，1kΩ线绕电位器。

冷镦机采用智能型可逆预置数计数器与接近开关配合，以实现零件加工数量显示。该计数器具有以下特点：采用开关电源，电压适应范围大，抗干扰能力强；直接显示实际值，并可设定显示有xiao小数位数；键盘设定，LCD带背光源显示，操作简单；5种计数输入模式，4种输出模式，自动复位时间0.01～9.99s可调；使用键盘锁定功能，根据要求锁定不需要使用的键，防止误操作。
